여러 가지 주변 조건이나 상황 등에 대응되도록 전동차 도어의 개폐 여부를 판단하고 구동하도록 구성된 전동차 도어 제어 시스템

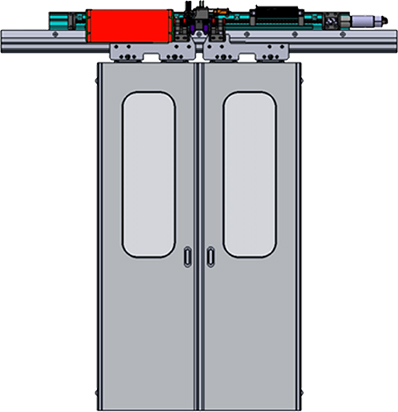

차량도어 구조
| 항 목 | 기 능 |
|---|---|
| 구동방식 | DC or BLDC 모터 |
| 수동계폐력 | 150N 이하 |
| 장애물검지력 | 200N 이하 |
| 외부 인터페이스 | TCMS 통신 및 I/O 인터페이스 |
| 내구성 시험 | 연속동작 500,000회 |
| 열림 시간 | 3.0 sec |
| 닫힘 시간 | 3.0 sec |
| 구조지지방식 | 상하부 지지방식 |
| 온/습도 | -25℃ ~ 60℃, 0~95% (응결없이) |
| 작동시간 | 열림/닫힘 : 2.5~4.5초 (조정가능) |
| 정격전압 | DC100V (DC70V ~ DC 135V ) |
| 구동기구 | 전기식 양문형 포켓 슬라이딩 도어 |
차량도어 구동제어부
차량도어 구동제어 시스템 구성

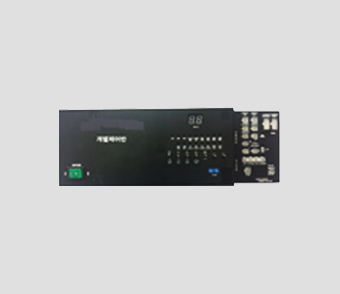

구동제어반

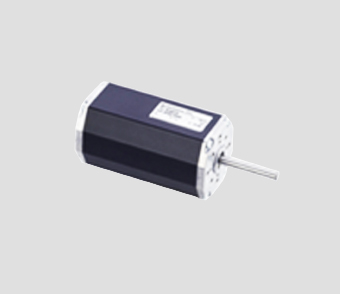

구동모터
잠금장치

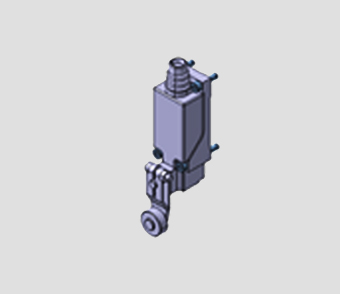

리밋스위치

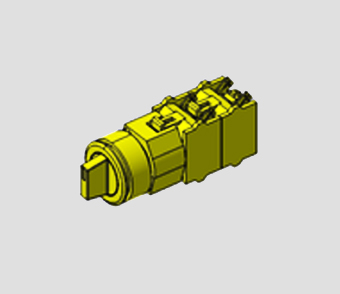

아이솔레이션 스위치

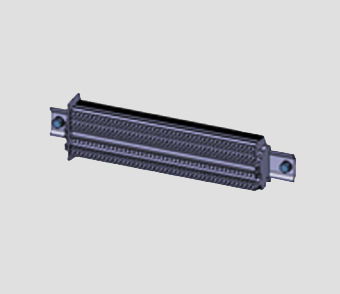

터미널보드
